XR-X20G 高精度激光刻線機為專用機型，適用于各種游標卡尺及高精度量具上的刻線、字符和商標等的標識，代替照相－腐蝕的傳統工藝。激光器采用光纖激光器，激光模式相對半導體或者燈泵具有光束質量好、脈寬短、峰值功率高、光斑細等特點，XY旋轉刻線。
1.與傳統工藝相比，激光刻線具有以下優點：

     克服了傳統“照相—腐蝕”工藝費時、費力的缺點，速度快，刻線清晰，永不磨損，一次完成 刻線、字符、商標等內容。

     全程電腦控制，精度高，最大限度降低了產品不合格率。

     使用靈活方便，既可成批量生產，又可滿足少量加工等多種需求。

     絕對的環保，無任何污染，是現代化生產工藝的主流。

2.系統適用范圍：

     支持單公制、單英制、雙公制、雙英制、公英制、英公制等標準型。

     支持丁字形、拐角形、圓形等各種特殊量具類型。

     支持用戶自定義的其它非標類的平面或圓柱機的量具。

3.系統特點：
     速度快、刻線清晰、精度高、永不磨損。

     制圖方便快捷，可根據需要隨意制作各種尺寸、形狀、圖標的量具。

性能指標：

     激光功率: 20W（光纖激光器）
     掃描速度: 0-7000mm/s
     工作臺行程：X軸：70-200mm可選
     刻線深度： 0.01mm-0.3mm(可調)
     X向定位精度： ±0.003 mm
     X向重復精度： ±0.002 mm
     全長累積誤差：±0.015 mm
     刻寫線寬： 0.05-0.2 mm
     相鄰刻線間差距 ≤3μm
     任意刻線線寬差 ≤8μm
     全程刻線累計誤碼差 ≤12μm

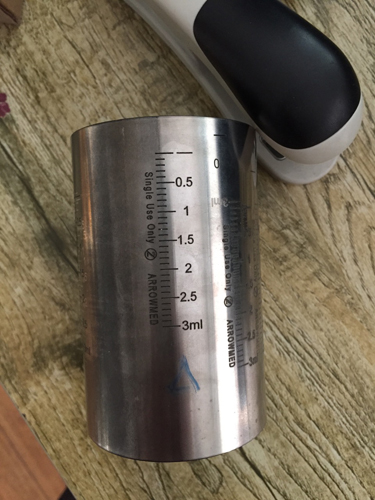

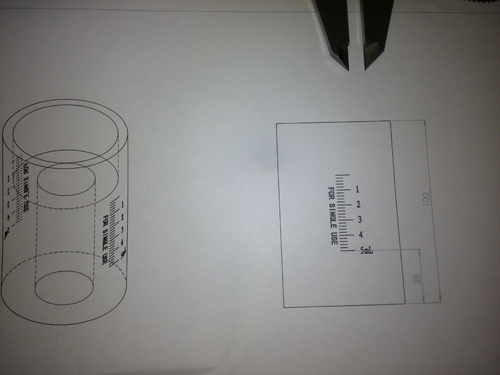

樣品圖片
